 首頁>>產品展示>>流量計系列>>超聲波流量計
產品展示

外夾式超聲波流量計

外夾式超聲波流量計
 點擊放大
產品型號:
HD-WJ
產品報價:
詢價
產品特點:
超聲波流量計以速度差法為原理,測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術,儀表計量準確、運行可靠、更適于工業現場的需求
  HD-WJ外夾式超聲波流量計的詳細資料:

本公司專業生產HD-WJ系列超聲波流量計,目前有現貨,歡迎來電咨詢!
  HD-WJ系列(包括300系列、500系列、600系列、800系列)超聲波流量計以速度差法為原理,測量圓管內液體流量。本系列儀表采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術,儀表計量準確、運行可靠、更適于工業現場的需求。產品生產標準為CJ/T3063-1997,檢定規程為JJG198-1994。
超聲波流量計獨具五大技術特色。
① 陶瓷傳感器、金屬合金粘接劑。強度高、耐磨損、耐腐蝕、不易結垢。特別適合于高溫、高腐性液體的測量。使用金屬粘接劑,粘接更加牢固,使用溫度可達160℃,特別適于聲傳感器,使傳感器的工程實用性大大提高。
② 微功耗、數字化設計。整機采用微功耗硬件及軟件設計,對超聲波信號進行數字發射、數字接收和數字分析,達到了全面的數字化設計,整機功耗小于0.3W。電池供電型整機功耗只有0.2mW。
③ 卓越的計量和管理功能。在軟件設計上采用先進的分析和計算技術,保證準確的計量功能。另外設計了先進的管理功能,該系列儀表能在任何時間查閱前十年任何時候的儀表運行數據。
④ 靈活的維護性能。采用換向自適應技術,使該系列儀表能夠自動消除測量過程的零點誤差,并能夠在維修過程中任意更換轉換器和傳感器,不影響測量準確度。
⑤ 漢字化技術。儀表的數據輸入和測量過程顯示全部漢字化,使操作者不使用說明書即可操作。
我公司現有多種類型超聲流量計供用戶選擇。
●
插入式超聲波流量計:可不停產安裝和維護。采用陶瓷傳感器,使用我公司專用鉆孔裝置進行不停產安裝。一般為單聲道測量,為了提高測量準確度,可選擇三聲道。
● 管段式超聲波流量計:需切開管路安裝,但以后的維護可不停產。可選擇單聲道或三聲道傳感器。
●
外夾式超聲波流量計:能夠完成固定和移動測量。采用專用耦合劑(室溫固化的硅橡膠或高溫長鏈聚合油脂)安裝,安裝時不損壞管路。
● 便攜式超聲波流量計:便攜使用,內置可充電鋰電池,適合移動測量,配接磁性傳感器。
●
手持式超聲波流量計:體積小,重量輕,內置可充電鋰電池,手持使用,配接磁性傳感器。
● 防爆型超聲波流量計:用于爆炸性環境液體流量測量,為防爆兼本安型。即轉換器為防爆型,傳感器為本質安全型。
● 流量測量系統:由多臺超聲流量計和系統主站組成。適于多條管路的集中測量。
● 超聲波熱量計:用于供熱系統的熱量測量。
●
電池供電型超聲流量計:采用一節鋰電池供電的一體式超聲流量計。適于無市電供應的測量場合,一節電池可使用十年,具有多種測量功能。
HD-MQ系列超聲波明渠流量計,用于液體明渠流量測量,測量傳感器可采用超聲速度傳感器、帕氏槽、P-B槽、三角堰、矩形堰和全寬堰,并采用超聲液位測量。該系統明渠流量計測量準確、可靠。采用超聲速度傳感器時,可測量大型渠道或涵洞的液體流量。
● 堰槽式明渠流量計:可使用帕氏槽、P-B槽、三角堰、矩形堰、全寬堰進行明渠流量測量,液位傳感器采用超聲傳感器。
● 超聲式明渠流量計:采用超聲傳感器測量流速及液位。測量準確度高,適于大型渠道和涵洞的流量測量。根據測量準確度要求,超聲速度測量可選擇單聲道、雙聲道和三聲道。
● 轉換器接線端子


  ● 傳感器分為三種型式:插入式傳感器 管段式傳感器 外夾式傳感器
管段式傳感器數據表
內徑(mm)
 重量(kg)
 安裝長度L(mm)
 法蘭尺寸(mm)
D
D0
N x A
單聲道
20
7.8
280
110
79.5
4 x 16
25
8.2
280
110
79.5
4 x 16
32
9.5
280
120
89.0
4 x 16
40
10.1
280
120
89.0
4 x 16
50
12.2
280
150
120.5
4 x 20
65
14.5
280
180
139.5
4 x 20
80
17.5
280
190
152.5
4 x 20
100
19.2
280
230
190.5
4 x 20
單聲道
三聲道
125
19.6
290
255
216
8 x 22
150
25.1
310
280
251.5
8 x 22
200
40.8
340
345
298.5
8 x 22
250
61.0
370
405
362.0
12 x 26
300
89.2
410
485
432.0
12 x 26
350
97.2
440
535
476.0
12 x 30
400
102.3
480
600
540.0
16 x 30
450
113.5
510
635
578.0
16 x 33
500
147.8
550
700
635.0
20 x 33
600
211.5
620
815
749.5
20 x 36
700
331
690
915
850
24 x 36
800
489
750
1046
970
24 x 40
1000
810
890
1288
1200
28 x 44
1200
1280
1030
1522
1434
32 x 44
1400
1805
1160
1778
1670
32 x 48
1600
2301
1290
1982
1874
36 x 48
1800
3205
1430
2236
2114
36 x 52
2000
4089
1560
2446
2324
40 x 52

①滿足直管段長度要求(直管段長度,是指測量點距阻力件的距離)。直管段要求一般為前10倍管徑,后5倍管徑。當流速低于3m/s時,直管段要求可為前5倍管徑,后3倍管徑。
②直管段部分表面平滑、較新、圓度較好。
③首選液體向上(或斜向上)流動的豎直管路,其次是水平管路,盡量避開液體向下(或斜向下)流動的管路,防止液體不滿管。測量點不要選在管路走向的最高點,防止管路內因有氣泡聚集而造成測量不正常。

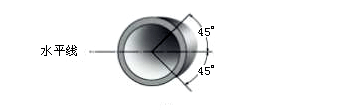

④水平管路測量點應選在自水平線±45°范圍以內,避開管路頂部氣泡。

⑤安裝空間要滿足下圖所示要求

⑥電纜的敷設
傳感器與轉換器之間連接電纜的敷設要安全、可靠。
地下敷設時,電纜必須穿金屬管,防止電纜被軋斷或老鼠咬斷。
電纜外徑7毫米,每對傳感器2根電纜,金屬管內徑要大于25毫米。
架空敷設線桿跨距超過20米時,必須做加強線,防止風力過大時將電纜扯斷。
與其它電纜敷設同一電纜溝時,需穿金屬管,以提高抗干擾性能。



插入式超聲流量計

管段式超聲流量計

外夾式超聲流量計

管徑范圍(mm)

 DN804000

 DN202000

DN204000

流速范圍(%

0.0112

準確度(%

單聲道

三聲道

單聲道

三聲道

1.5

1.0

0.5

1.0(校正0.5)

0.5

測量液體

水、河水、海水、石油、化學液體等均質液體

管道材質

金屬(如碳鋼、鑄鐵、不銹鋼、鋁等)非金屬材料(如PVC,有機玻璃等)

管襯材質

玻璃鋼、砂漿、橡膠等



信號輸出

1.4-20mA:阻抗小于800Ω,光電隔離,準確度0.1%
2.
累計脈沖輸出:光電隔離,無源開路輸出,傳輸距離小于500m
3.RS-485:
光電隔離,波特率可選擇,傳輸距離大于1.6km
4.
打印機:RS-232串口模式。打印機為選配件。

鍵盤

4 x 4 漢字鍵盤或1 x 4 英文鍵盤

顯示器

2 x 10 漢字顯示或 2 x 16英文顯示

測量功能

顯示瞬時流量、瞬時流速、正累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、供回水溫度。

數據存貯

可儲存前720小時,前365天,前36個月和前十年的測量數據,包括瞬時流量、累計流量、斷電時間等。

環境溫度

轉換器:-1045 ℃(特定環境請說明)
傳感器:-30+60 ℃(常溫型)-30+160 ℃(高溫型)

傳感器材質

不銹鋼和陶瓷

不銹鋼和普通碳鋼

常溫型為尼龍
高溫型為合金鋁

傳感器

承壓能力

管內部分壓力

小于2.5MPa

DN20~700mm小于2MPa
DN800~2000mm
小于1MPa

與管內壓力無關

建議不浸水工作

傳感器防護等級

IP68

轉換器防護等級

壁掛式轉換器:IP65 盤裝式轉換器:IP52 一體式轉換器:IP67

防爆等級

 [Exib]IIBT6

傳感器電纜長度

小于400m

小于400m

小于300m

傳感器電纜型號

SEYV-75-2(直徑7mm

工作電源

AC220V ± 10% DC1236V , 功率0.5W

轉換器外形尺寸

 壁掛式:213 x 185 x 107mm 盤裝式:16 x 80 x 250mm
一體式:185 x 140 x 100mm

傳感器外形尺寸

 220x?20(桿部)x?50(連接部)mm

見管段傳感器數據表

60x40x35mm

轉換器重量

 壁掛式:1.2kg 盤裝式:0.8kg 一體式:1.4kg

傳感器重量

 0.7kg/

見管段傳感器數據表

0.2kg/

熱量測量功能

 測量供熱、熱損耗、入口溫度、出口溫度。

技術選型以前,請仔細閱讀“技術參數”一節。

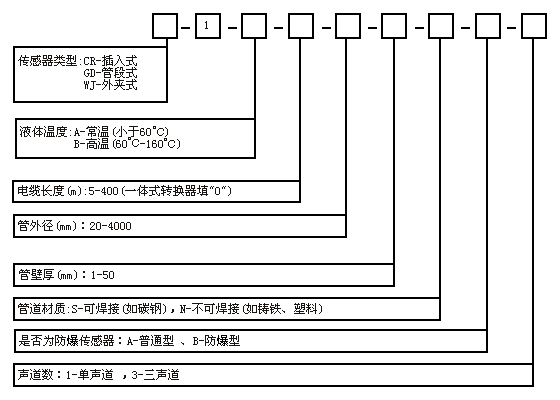

● 傳感器選型編碼

例如:選型外夾式單聲道傳感器,液體常溫,電纜長度15m,管外徑325mm,壁厚10mm,管道材 質為鋼,非防爆。選型編碼為:WJ-1-A-15-325-10-S-A-1

產品相關關鍵字:外夾式超聲波流量計,外夾式超聲波流量計廠家,外夾式超聲波流量計價格
